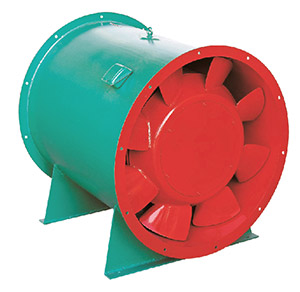

1. GXF 型斜流风机概述
1.1. GXF 型斜流风机，其叶轮轮毂为锥形，轮毂进口直径相对较小，使子午面上的气流加速，避免了叶轮轮毂与后导叶轮毂有较大凸台所造成的气流分离，从而使风机可获得高效率和低噪声。由于风机流道中的气流轴向速度增大，促使静压梯度减小，避免了气流脱离，得到了较高的压力系数。
1.2.风机按机号分为300~1400mm十六种规格，系列风量为1500~90000m3/h，全压为95~1500Pa。GXF型斜流风机经不断的改进和开发，现按类型分可分类A、B、C、D、E、F六种类型，参数范围广泛，选型方便，以适应不同工况的要求，风机可做成双速电机，电机采用双速电机，实现两档调速，可满足用户对不同工况点性能调节的需要，也可配用变频电机和变频控制器，实现无级调速，建议调节频率锁定在25Hz~50Hz。
1.3.为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4。
1.4.为适应不同场所噪声的要求，风机均可配不同长度的消声器，也可将风机做成包覆式。
2. GXF 型斜流风机工作条件
工作温度：-20~＋40℃；
湿 度：＜90%；
介质条件：空气(含尘量不超过100mg/m3)；
工作电源：三相、380V/50Hz。
3. GXF 型斜流风机应用
风机可广泛应用于厂矿企业、宾馆、饭店、博物馆、体育馆等通风换气场所，适用于管道加压、送风和排风及高层建筑、一般建筑的通风换气用。
4. GXF 型斜流风机配置
4.1.标准配置
●叶轮
●机壳(外筒、导叶、内筒、电机支架)
●电机
●底脚。
4.2.备选件及附件(订货时注明是否购买)
※减振设备；※控制箱；※网罩；※对接法兰。
5. GXF 型斜流风机加工工艺
5.1.风机叶轮为钢制，轮毂液压拉伸成型，叶片冲压后液压成形，叶片与轮毂焊接装配成形，叶轮经静，动平衡校正，平衡精度不大于G5.6级。
5.2.外筒法兰为采用整体翻边旋压而成。
